Hindistan Standartları Bürosu (BIS) tarafından yayınlanan “IS 7754 Dökme demirde grafitin mikro yapısının tasarım yöntemi” standardında, dökme demirdeki grafitin form, dağılım ve boyut bakımından değerlendirilmesine ve sınıflandırılmasına yönelik prosedürler açıklanmaktadır. Bu standart, grafit parçacıkları içeren tüm demir-karbon alaşımları için geçerlidir ve gri demir, dövülebilir demir ve küresel grafit veya küresel grafitli demire uygulanabilir.
Dökümden numune alınırken lokasyona, et kalınlığına, yüzeye olan mesafeye, titreme ve benzeri durumlara dikkat edilir. İncelenen yüzeyin konumu, alıcı ve imalatçı firma arasında karşılıklı olarak kararlaştırılır. Cilalı yüzeyin alanı, grafit dağılımının gerçek bir temsilini vermeye yeterli olmalıdır. Grafit parçacıklarının düzgün form ve büyüklükte görünmesi için numunelerin dikkatli taşlanması ve parlatılması gerekir. Grafitin mikroskop altında incelenmesi normal olarak dağlanmamış cilalı kısım üzerinde gerçekleştirilir, ancak bazı özel alaşımlı dökme demirlerde son dağlama tavsiye edilir.

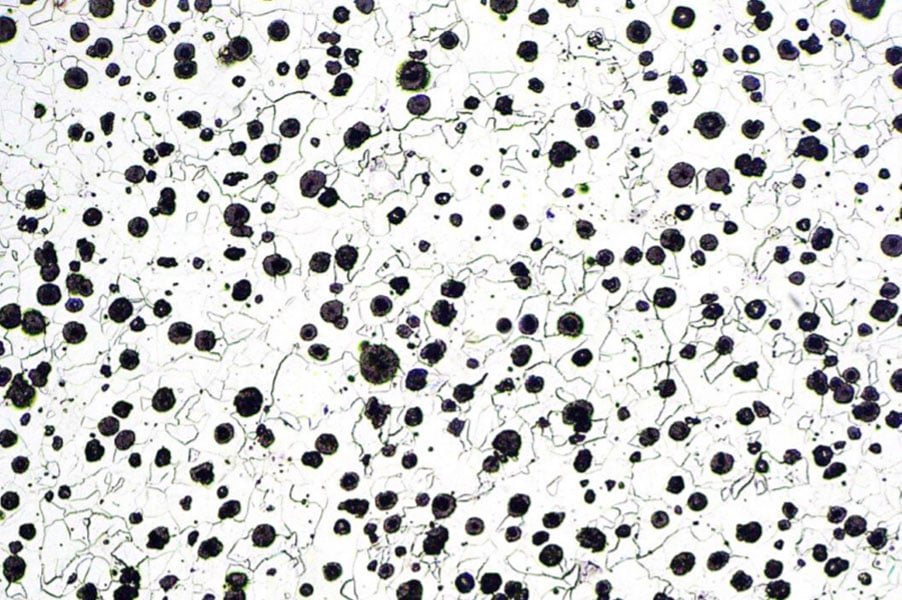

Cilalanan numuneler, cilalanan alanın tamamının incelenmesini kolaylaştırmak için, 100X’in altındaki herhangi bir uygun büyütmede mikroskop altında incelenir. Grafit yüzdesini hem biçimsel hem de dağılımsal olarak belirlemek için öncelikle referans diyagramlarıyla bir karşılaştırma yapılır. Bunu takiben, grafit parçacıklarının boyutu 100X büyütmede belirlenir.
Mikroskop altında inceleme, doğrudan gözlem yoluyla veya mikroskobun buzlu camına projeksiyon yapılarak gerçekleştirilir. Referans diyagramlarıyla yaklaşık olarak aynı boyuttaki bir görüş alanı karşılaştırmayı kolaylaştırır.
Grafit parçacıklarının boyutunun ölçümü, uygun şekilde kalibre edilmiş göz merceklerinin kullanılması ile kolaylaştırılır.
IS 7754 standardında açıklanan yöntem, dövülebilir demirde yaygın olarak kullanılan bir uygulamadır. Karşılaştırma tablosu yerine birim alan başına nodül sayısı. Bilinen serbest karbon içeriğine sahip nodül sayımı, hesaplanan nodül alanının bir ölçüsüdür.
Standart içinde, grafitin biçimi, dağılımı ve boyutu için bir dizi referans diyagramı verilmiştir. Referans diyagramları, gerçek foto mikrograflar yerine ideal karakterdeki mikro yapıları gösterir.
Kuruluşumuz, bilim ve teknoloji alanında dünyada yaşanan gelişmeleri yakından takip eden ve sürekli kendini geliştiren güçlü bir çalışan kadrosuna sahiptir. İşletmelere verilen çeşitli test hizmetleri arasında metalografi ve metal testleri kapsamında, “IS 7754 Dökme demirde grafitin mikro yapısının tasarım yöntemi” standardında tanımlanan test hizmetleri de bulunmaktadır.
